Руководство по установке кронштейна с чашеобразной головкой типа W

1.Применение продукта

Подвеска с чашеобразной головкой типа W является важным соединительным элементом в линиях электропередачи, в основном используемым для соединения изоляционных цепочек с опорами и проводниками в воздушных линиях. Она подходит для высоковольтных линий электропередачи напряжением от 10 кВ до 500 кВ. Ее чашеобразная конструкция гибко приспосабливается к сферическим подвесным кольцам, эффективно амортизируя вибрационные нагрузки на линию. Это обеспечивает стабильную работу при ветровых нагрузках, накоплении льда и других эксплуатационных условиях, благодаря чему она широко используется на подстанциях, переходах между опорами и наружных опорах.

2.Структура и процедура установки

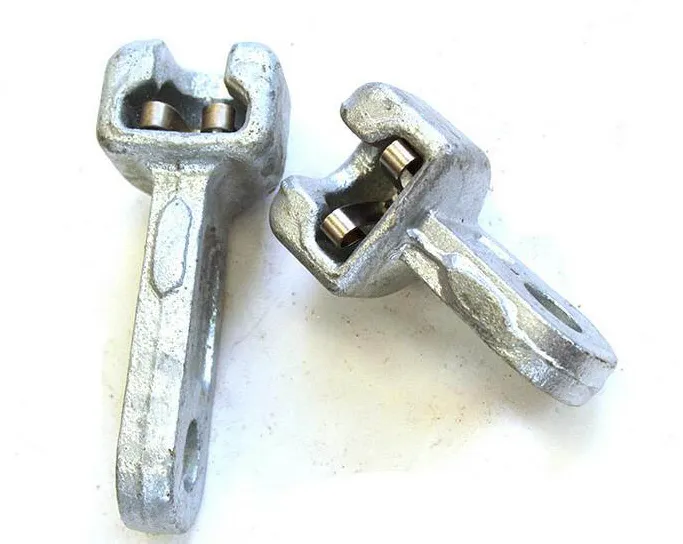

Конструкция: состоит из чашеобразного корпуса, штифтов и шплинтов. Корпус изготовлен из горячеоцинкованной углеродистой стали или высокопрочного алюминиевого сплава с толщиной антикоррозионного покрытия не менее 85 мкм.

Подготовка к установке: Убедитесь, что модель изделия соответствует расчетной нагрузке (номинальная нагрузка должна быть ≥ расчетному натяжению троса). Убедитесь, что внутренняя поверхность чашечной головки гладкая и не имеет заусенцев, а штифты и шплинты не повреждены и не имеют дефектов.

Порядок соединения: Вставьте сферический крючок изоляционной цепочки в паз чашеобразной головки, полностью вставьте штифт на место, затем с помощью специального инструмента отогните шплинт под углом 60°-90° для надежного крепления. Убедитесь, что штифт остается надежно закрепленным без люфта.

​Проверка и регулировка: После установки проверьте зазор между чашечной головкой и шаровой головкой (он должен быть ≤1 мм). Убедитесь, что монтажная пластина вращается свободно, без заклинивания. Убедитесь, что в точках соединения нет дополнительных изгибающих моментов.

3.Меры предосторожности

Перед установкой проверьте сертификат соответствия продукта и протокол испытаний на нагрузку. Не используйте продукты, срок службы которых истек, или поврежденные продукты.

При работе на высоте необходимо применять двойные меры безопасности. После установки штифта необходимо немедленно установить шплинт; использование проволоки в качестве заменителя строго запрещено.

В загрязненных или прибрежных средах следует выбирать коррозионно-стойкие модели. Во время установки избегайте ударов инструментами по уплотняющей поверхности головки чаши.

При соединении с фитингами из других материалов необходимо устанавливать изолирующую прокладку для предотвращения электрохимической коррозии.

4.Техническое обслуживание и ремонт

Каждые два года должны проводиться проверки на наличие ослабленных штифтов и целостность шплинтов. Любые выявленные проблемы должны быть немедленно устранены.

Удалите поверхностную грязь и ржавчину, нанесите антикоррозионную краску на поврежденные участки оцинкованного покрытия.

При техническом обслуживании, если на внутренней стенке чаши обнаружено изнашивание более 1 мм, необходимо заменить весь узел.

(Примечание: Работы должны выполняться квалифицированным электриком в строгом соответствии с правилами электробезопасности.)
