Удлинительное кольцо типа PH

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

Технические параметры:

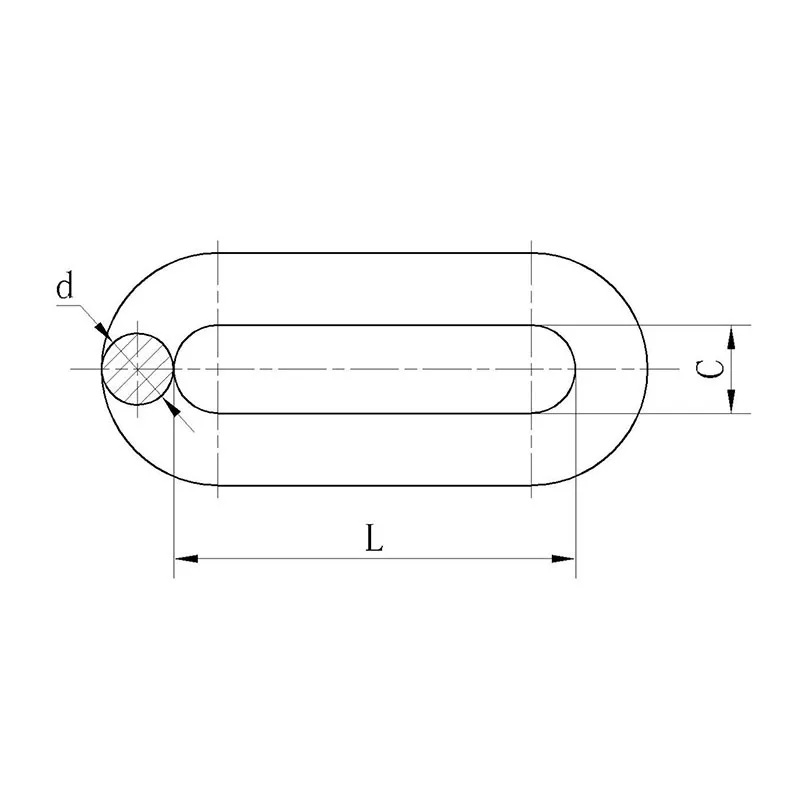

Модель и спецификация	Основные размеры (мм)			Номинальная разрушающая нагрузка (кН)
Модель и спецификация	C	d	L	Номинальная разрушающая нагрузка (кН)
PH-7	20	16	80	70
PH-10	22	18	100	100
PH-12	24	20	120	120
PH-16	26	22	140	160
PH-21	30	24	160	210
PH-25	34	26	160	250
PH-30	38	30	180	300
PH-0780	20	16	80	70
PH-10100	22	16	100	100
PH-12120	24	18	120	120
PH-16120	26	20	120	160
PH-21130	26	20	130	210
PH-25120	32	24	120	250
PH-32140	36	28	140	320
PH-42160	40	32	160	420

Примечание: Изделия из стали с горячим цинкованием.
