Тяговая пластина типов QY и PQ

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

Технические параметры:

Модель и спецификация	Основные размеры (мм)					Номинальная разрушающая нагрузка (кН)

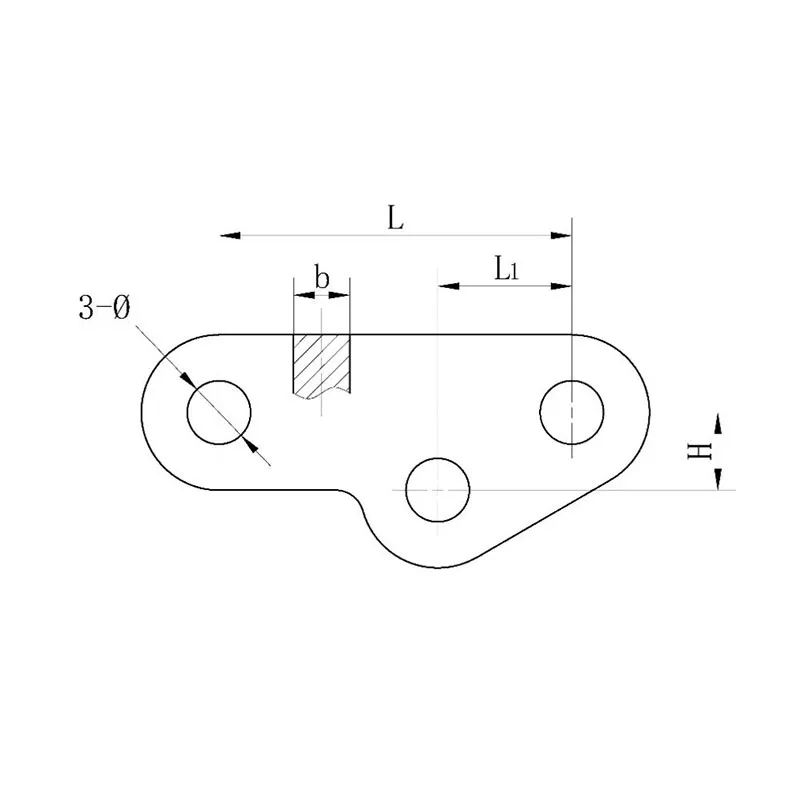

Модель и спецификация	L	L₁	H	Ø	b	Номинальная разрушающая нагрузка (кН)
QY-7	100	38	22	18	16	70
QY-10	120	42	25	20	16	100
QY-12	150	52	30	24	16	120
QY-16	180	55	35	26	18	160
QY-21G	200	75	45	26	20	210
QY-32G	260	95	57	33	28	320
QY-42G	260	100	70	39	32	420
PQ-07100	100	38	22	18	16	70
PQ-10120	120	42	25	20	16	100
PQ-12150	150	52	30	24	16	120
PQ-16180	180	55	35	26	18	160
PQ-32240	240	95	57	33	28	320

Примечание: Изделия из стали с горячим цинкованием.
