Соединительная пластина типа LXV

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

Технические параметры:

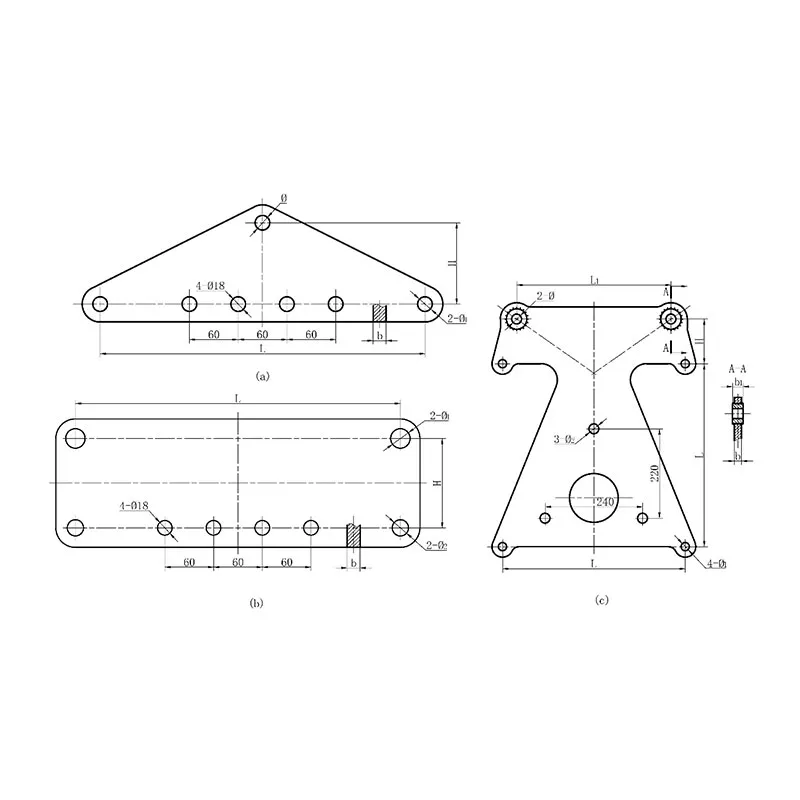

Модель и спецификация	Основные размеры (мм)					Номинальная разрушающая нагрузка (кН)	Схематическое изображение
Модель и спецификация	b	H	Ø₁	Ø₂	L	Номинальная разрушающая нагрузка (кН)	Схематическое изображение
LXV-10400/1	16	100	20	20	400	100	Рисунок (a)
LXV-12400/1	16	100	24	24	400	120
LXV-16400/1	18	120	26	26	400	160
LXV-16500/1	18	120	26	26	500	160
LXV-16600/1	18	120	26	26	600	160
LXV-10400/1	16	100	20	20	400	100
LXV-10500/2	16	100	20	20	500	100	Рисунок (b)
LXV-10600/2	16	100	20	20	600	100
LXV-12400/2	16	100	24	20	400	120
LXV-12500/2	16	100	24	20	500	120
LXV-12600/2	16	100	24	20	600	120
LXV-16400/2	18	120	26	20	400	160
LXV-16500/2	18	120	26	20	500	160
LXV-16600/2	18	120	26	20	600	160

Примечание: Изделия из стали с горячим цинкованием.

Модель и спецификация	Основные размеры (мм)								Номинальная разрушающая нагрузка (кН)	Схематическое изображение
Модель и спецификация	b₁	b	L₁	L	H	Ø	Ø₁	Ø₂	Номинальная разрушающая нагрузка (кН)	Схематическое изображение
LXV-16450	18	18	380	450	95	26	20	24	160	Рисунок (c)
LXV-21450	20	16	380	450	95	26	20	24	210
LXV-32450	28	18	380	450	95	33	20	24	320

Примечание: Изделия из стали с горячим цинкованием.
