Подвесная соединительная пластина верхнего типа
Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...
Описание
маркер
Обзор:
Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.
Технические параметры:
| Модель и спецификация | Основные размеры (мм) | Номинальная разрушающая нагрузка (кН) |

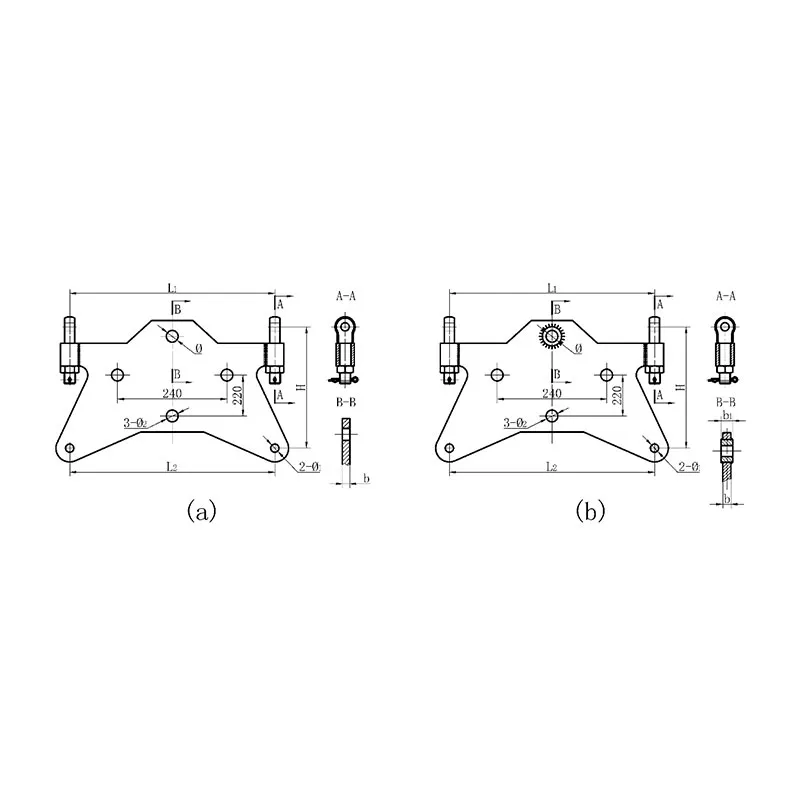

Схематическое изображение | |||||||
| b | b1 | L1 | L2 | H | Ø | Ø1 | Ø2 | |||
| LK-07450 | 16 | - | 450 | 450 | 265 | 18 | 18 | 24 | 70 | Рисунок (a) |
| LK-10450 | 16 | - | 450 | 450 | 265 | 20 | 18 | 24 | 100 | |
| LK-12450 | 16 | - | 450 | 450 | 265 | 24 | 18 | 24 | 120 | |
| LK-16450 | 16 | - | 450 | 450 | 265 | 2 | 18 | 24 | 160 | |
| LK-21450 | 16 | 20 | 450 | 450 | 265 | 26 | 18 | 24 | 210 | Рисунок (b) |
Примечание: Изделия из стали с горячим цинкованием.
