Петля U-образного типа

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

Технические параметры:

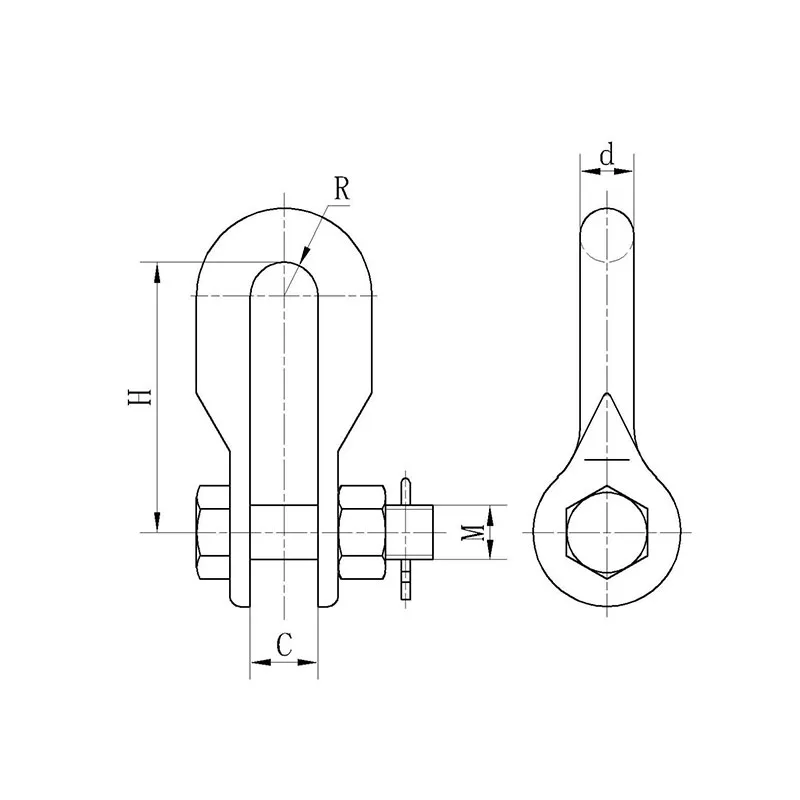

Модель и спецификация	Основные размеры (мм)					Номинальная разрушающая нагрузка (кН)
Модель и спецификация	C	M	d	H	R	Номинальная разрушающая нагрузка (кН)
U-7	20	16	16	80	10	70
U-10	22	18	18	85	11	100
U-12	24	22	20	90	12	120
U-16	26	24	22	95	13	160
U-21	30	27	24	100	15	210
U-25	34	30	26	110	17	250
U-30	38	36	30	130	19	300
U-0770	20	16	16	70	10	70
UK-0770	24	16	16	70	12	70
U-1085	20	18	16	85	10	100
UK-1085	26	18	16	85	13	100
U-1290	22	22	18	90	11	120
UK-1290	26	22	18	90	13	120
U-1695	24	24	20	95	12	160
UK-1690	28	24	20	90	14	160
U-21100	24	24	20	100	12	210
UK-21100	30	24	20	100	15	210
U-25110	28	27	24	110	14	250
U-32115	32	30	28	115	16	320
UK-32130	36	30	28	130	18	320
U-42140	36	36	32	140	18	420
U-50150	36	36	32	150	18	500
U-55150	36	36	32	150	18	550
U-64180	40	42	36	180	22	640
UK-64180	44	42	36	180	22	640
U-84230	44	48	40	230	22	840
UK-0770T	28	16	16	70	12	70
UK-1290T	28	22	18	90	13	120

Примечание: Замыкающий штифт изготовлен из нержавеющей стали, остальные компоненты - стальные с горячим цинкованием.
