Петля с шаровой головкой желобчатого типа QS и Q-U
Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...
Описание
маркер
Обзор:
Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.
Технические параметры:

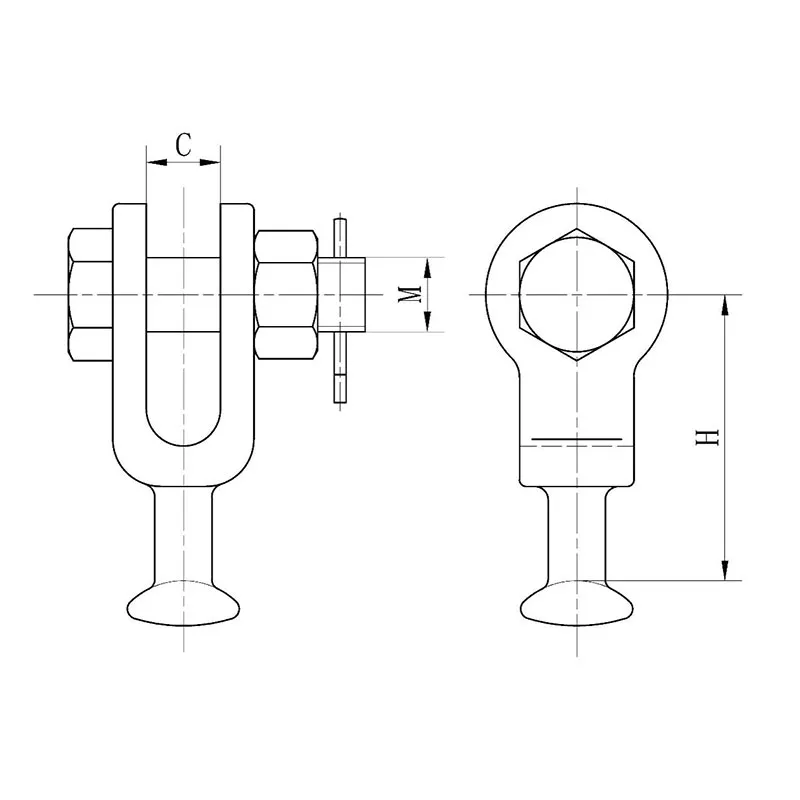

| Модель и спецификация | Маркировка соединения | Основные размеры (мм) | Номинальная разрушающая нагрузка (кН) |
||
| C | M | H | |||
| Q-7U | 16 | 19 | 16 | 75 | 70 |
| Q-10U | 16 | 20 | 18 | 80 | 100 |
| Q-12U | 16 | 22 | 22 | 85 | 120 |
| Q-16U | 20 | 22 | 24 | 80 | 160 |
| Q-21U | 20 | 24 | 24 | 85 | 210 |
| Q-30U | 24 | 32 | 30 | 120 | 300 |
| QS-0775 | 16 | 20 | 16 | 75 | 70 |
| QS-1075 | 16 | 20 | 18 | 75 | 100 |
| QS-1275 | 16 | 20 | 22 | 75 | 120 |
| QS-1680 | 20 | 22 | 24 | 80 | 160 |
| QS-32120 | 24 | 32 | 30 | 120 | 320 |
Примечание: Замыкающий штифт изготовлен из нержавеющей стали, остальные компоненты - стальные с горячим цинкованием.
