Однопластинчатая параллельная монтажная пластина

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

Технические параметры:

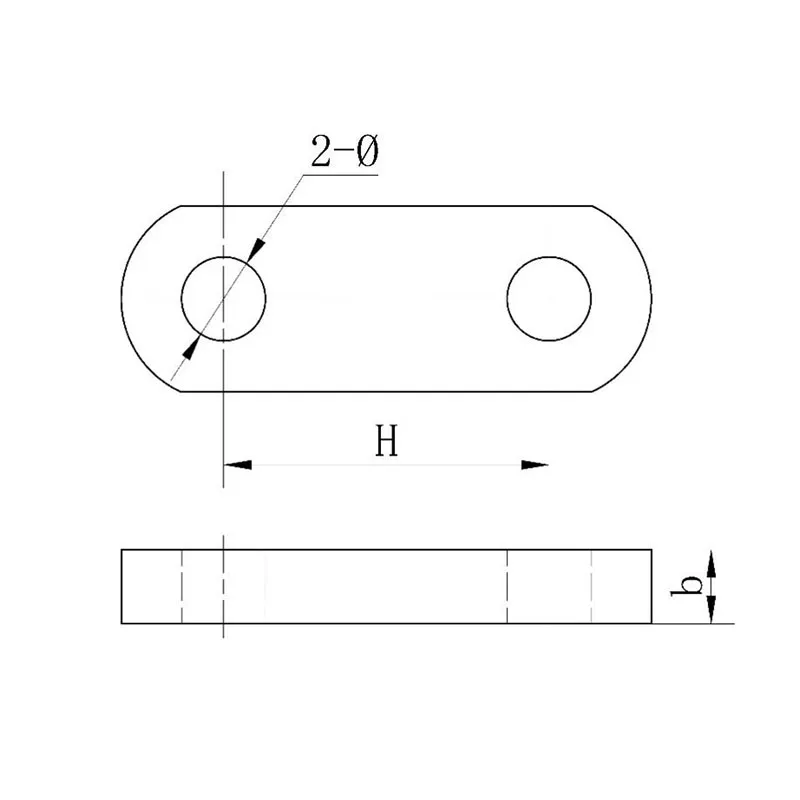

Модель и спецификация	Основные размеры (мм)			Номинальная разрушающая нагрузка (кН)
Модель и спецификация	Ø	H	b	Номинальная разрушающая нагрузка (кН)
PD-7	18	70	16	70
PD-10	20	80	16	100
PD-12	24	100	16	120
PD-16	26	130	18	160
PD-21	26	110	20	210
PD-0770	18	70	16	70
PD-1080	20	80	16	100
PD-12100	24	100	16	120

Примечание: Изделия из стали с горячим цинкованием.
