Монтажная пластина типа PS

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

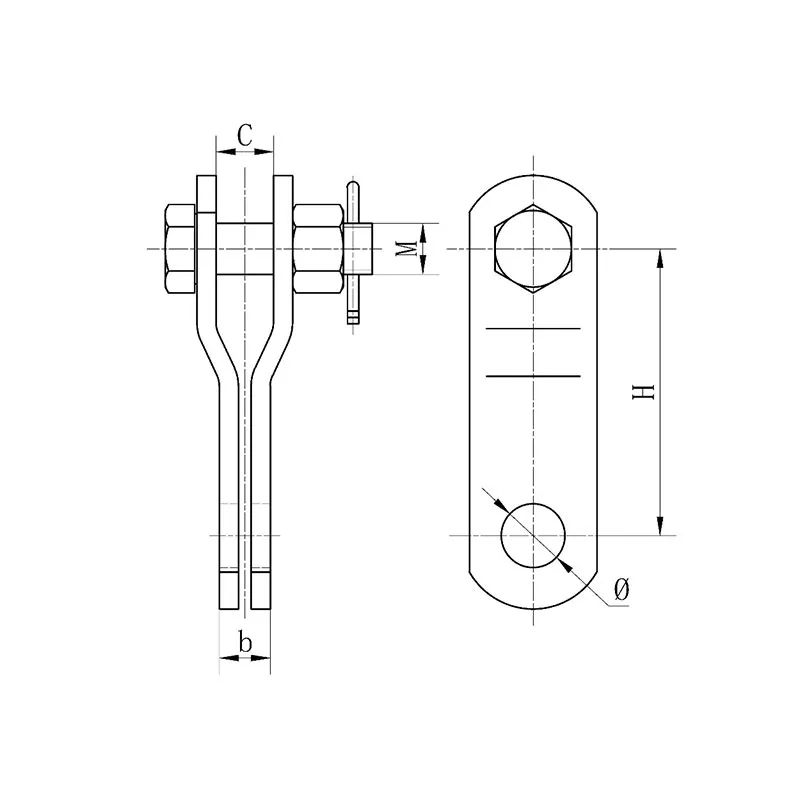

Технические параметры:

Модель и спецификация	Основные размеры (мм)					Номинальная разрушающая нагрузка (кН)
Модель и спецификация	C	b	M	Ø	H	Номинальная разрушающая нагрузка (кН)
PS-7	20	16	16	20	90	70
PS-10	20	20	18	20	90	100
PS-12	20	20	22	24	95	120
PS-16	26	24	24	26	160	160
PS-30	38	32	36	39	150	300
PS-40	44	40	42	45	120	400
PS-0790	20	16	16	18	90	70
PS-10100	20	18	18	20	100	100

Примечание: Замыкающий штифт изготовлен из нержавеющей стали, остальные компоненты - стальные с горячим цинкованием.
