Квадратная соединительная пластина

Обзор: Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения...

Отправить заявку

Описание

маркер

Обзор:

Соединительная арматура служит для сборки подвесных изоляторов в гирлянды и подвешивания их на опорах. Соединение подвесных зажимов для прямых опор и натяжных зажимов для не прямых опор с гирляндами изоляторов также осуществляется с помощью соединительной арматуры. Другие применения, такие как анкеровка растяжной арматуры оттяжных опор к опорам, также требуют использования соединительной арматуры.

Технические параметры:

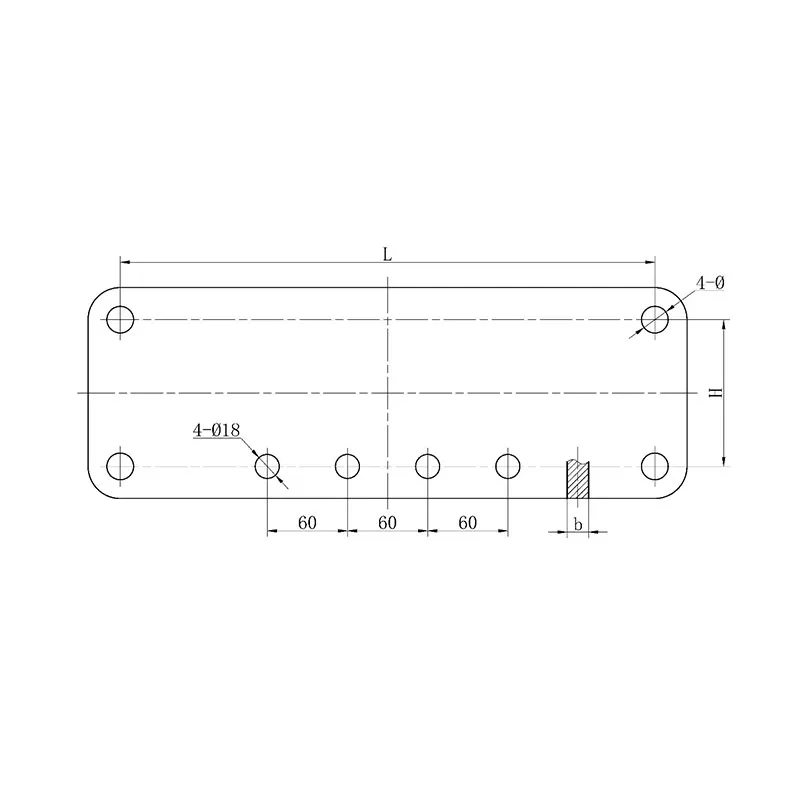

Модель и спецификация	Основные размеры (мм)				Номинальная разрушающая нагрузка (кН)
Модель и спецификация	H	L	b	Ø	Номинальная разрушающая нагрузка (кН)
LF-21-110/400	110	400	16	20	210
LF-21-110/450	120	450	16	20	210
LF-21-110/500	120	500	16	20	210
LF-21-110/600	120	600	16	20	210
LF-25-120/400	120	400	16	24	250
LF-25-120/450	120	450	16	24	250
LF-25-120/500	120	500	16	24	250
LF-25-120/600	120	600	16	24	250
LF-32-120/400	120	400	18	26	320
LF-32-120/500	120	500	18	26	320
LF-32-120/600	120	600	18	26	320
LF-42-120/500	120	500	20	26	420
LF-42-120/600	120	600	20	26	420
LF-64-120/450	120	450	28	33	640

Примечание: Изделия из стали с горячим цинкованием.
