Двухраздельный вертикальный подвесной зажим с двойным подвесом

Описание： Подвесные зажимы в основном используются в воздушных линиях электропередачи или на подстанциях для подвешивания проводов и грозозащитных тросов на изоляторах через соединительную арматуру, а также для крепления грозозащитных тросов на опорах. Также применяются для фиксации перех...

Отправить заявку

Описание

маркер

Описание：

Подвесные зажимы в основном используются в воздушных линиях электропередачи или на подстанциях для подвешивания проводов и грозозащитных тросов на изоляторах через соединительную арматуру, а также для крепления грозозащитных тросов на опорах. Также применяются для фиксации переходных проводников на угловых опорах. Подвесные зажимы в основном бывают двух типов: из ковкого чугуна и из алюминиевого сплава. Алюминиевые зажимы обладают такими преимуществами, как крайне малые потери на гистерезис и вихревые токи, легкий вес и удобство монтажа, что соответствует требованиям энергосбережения и снижения потерь при модернизации электросетей.

Технические параметры:

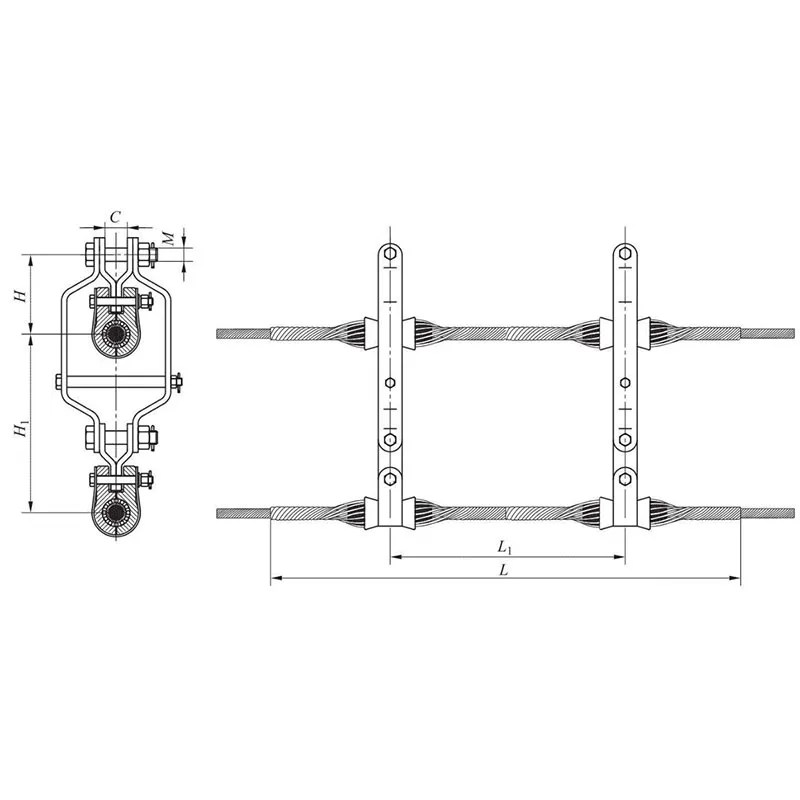

Модель	Основные размеры (мм)						Номинальная разрушающая нагрузка (кН)
Модель	L	L₁(Минимум)	C	M	H	H₁	Номинальная разрушающая нагрузка (кН)
CLCS-160-240/30-400	2080	400	50	18	150	400	160
CLCS-160-240/40-400	2080	400	50	18	150	400	160
CLCS-160-300/25-400	2290	450	50	18	155	400	160
CLCS-160-300/40-400	2290	450	50	18	155	400	160
CLCS-160-400/35/400	2740	500	50	18	160	400	160
CLCS-160-400/50-400	2740	500	50	18	160	400	160
CLCS-160-500/45-500	2740	500	50	18	160	500	160
CLCS-160-500/45-600	2740	500	50	18	160	600	160
CLCS-160-630/45-500	2970	600	50	18	160	500	160
CLCS-160-630/45-600	2970	600	50	18	170	600	160
CLCS-160-630/55-500	2970	600	50	18	170	500	160
CLCS-160-630/55-600	2970	600	50	18	170	600	160
CLCS-200-240/30-400	2080	400	50	18	150	400	200
CLCS-200-240/40-400	2080	400	50	18	150	400	200
CLCS-200-300/25-400	2290	450	50	18	155	400	200
CLCS-200-300/40-400	2290	450	50	18	155	400	200
CLCS-200-400/35-400	2740	500	50	18	160	400	200
CLCS-200-400/50-400	2740	500	50	18	160	400	200
CLCS-200-500/45-500	2740	500	50	18	160	500	200
CLCS-200-500/45-600	2740	500	50	18	160	600	200
CLCS-200-630/45-500	2970	600	50	18	160	500	200
CLCS-200-630/45-600	2970	600	50	18	170	600	200
CLCS-200-630/55-500	2970	600	50	18	170	500	200
CLCS-200-630/55-600	2970	600	50	22	170	600	200
CLCS-240-240/30-400	2080	400	50	22	150	400	240
CLCS-240-240/40-400	2080	400	50	22	150	400	240
CLCS-240-300/25-400	2290	450	50	22	155	400	240
CLCS-240-300/40-400	1190	450	50	22	155	400	240
CLCS-240-400/35-400	2740	500	50	22	160	400	240
CLCS-240-400/50-400	2740	500	50	22	160	400	240
CLCS-240-500/45-500	2740	500	50	22	160	500	240
CLCS-240-500/45-600	2740	500	50	22	160	600	240
CLCS-240-630/45-500	2970	600	50	22	170	500	240
CLCS-240-630/45-600	2970	600	50	22	170	600	240
CLCS-240-630/55-500	2970	600	50	22	170	500	240
CLCS-240-630/55-600	2970	600	50	22	170	600	240
CLCS-320-400/35-400	2740	500	50	24	160	400	320
CLCS-320-400/50-400	2740	500	50	24	160	400	320
CLCS-320-500/45-500	2740	500	50	24	160	500	320
CLCS-320-500/45-600	2740	500	50	24	160	600	320
CLCS-320-630/45-500	2970	600	50	24	160	500	320
CLCS-320-630/45-600	2970	600	50	24	170	600	320
CLCS-320-630/55-500	2970	600	50	24	170	500	320
CLCS-320-630/55-600	2970	600	50	24	170	600	320
